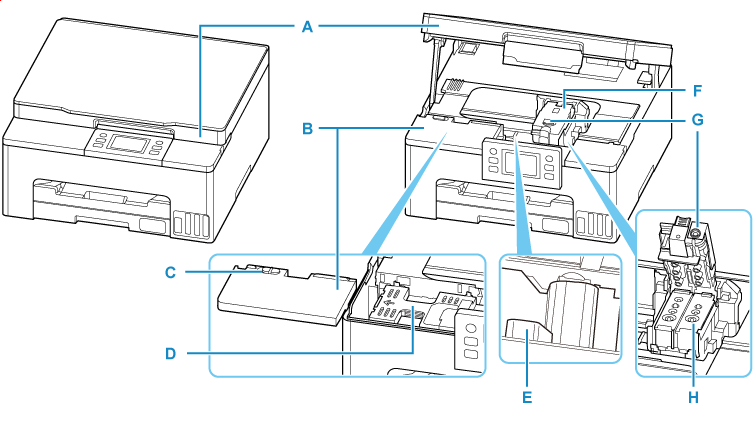

Вид внутренних частей

A: Модуль сканирования / крышка

Сканирует оригинальные документы. Откройте чернильные контейнеры для повторной заправки и удаления замятой бумаги.

B: Крышка для обслуживания

Извлеките при замене картриджа для обслуживания.

C: Фиксатор крышки для обслуживания

Используйте при замене картриджа для обслуживания.

D: Картридж для обслуживания

Абсорбирует чернила, используемые для очистки.

• Замена картриджа для обслуживания

E: Рычажок чернильного клапана

Действия при транспортировке принтера.

• Транспортировка принтера

F: Держатель печатающей головки

Печатающая головка предварительно установлена.

G: Фиксирующая крышка печатающей головки

Блокирует печатающую головку на месте.

H: Печатающая головка
